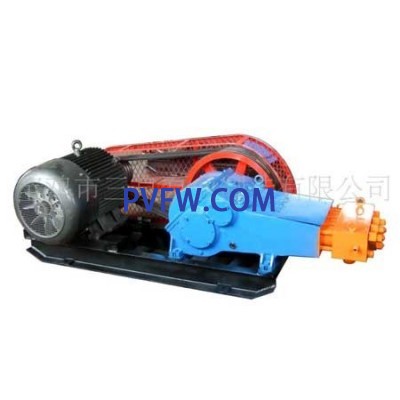

3DS(T)型电动往复泵

一、    概述

      3DS(T)型系列高压泵可用于环保、液压机、水压机、清洗机、火电、石油化工等一些需要输送高压液体的工业部门。

      3DS型泵输送的液体介质为清水及近似于清水的介质。

      3DT型泵输送的液体介质为腐蚀性介质。

二、    结构说明

    该型高压泵由泵、电动机及焊接底座组成。电动机、泵通过螺栓紧固在底座上，也可由皮带连接齿轮轴传动。

     <1>泵的传动部件（机体、曲柄连杆机构等）

电动机的旋转运动通过弹性连轴器或皮带轮减速，经过一对齿轮减速后，由曲柄连杆机构转变为十字头沿滑道的往复直线运动。

机体：机体系安置运动部件和连接泵体部分的受力构件。该零件采用优质铸钢或焊接结构件，并设计成箱形结构，具有良好的刚性和机械强度。机体前端三个并列平行的十字头滑道孔，同时兼做液力端的定位孔，并安装有油封，以除杂物进入机体内，同时防止润滑油带出；机体下部分为油池，供整个传动部分润滑。

曲轴由优质合金钢42CrMo制成，采用了三曲拐两支点形式。

齿轮轴、大齿轮也采用42CrMo制成并通过相应的热处理以提高使用寿命。

十字头、连杆均为钢件，十字头表面浇注有轴承合金，连杆大头系采用薄壁瓦。

       <2>泵体部分（泵体、吸入、排出阀、填料箱等）

    a.泵体分上、中、下三部分，均由不锈钢制成。维修极为方便。也可制成一体，吸入、排出阀由阀组套成套组装，三组阀各成一组，维修更加便利。

    b.吸入、排出阀共三组，采用上部导向的平板阀。

    c.填料箱：填料系采用自封式结构，同时通过调节螺母可进行微小调节。

        <3>安全回流阀及压力表

在泵的排出口安装有监视仪表--压力表

除压力表进行直接目测监视外，还配备有安全阀。当泵瞬时压超过使用压力时，安全阀芯向上运动，高压水回流到吸入腔。
